AWS Day 3 - 0114

AWS Day 3 - 0114

목차

• VPC Architecture
• VPC 생성 구성표
• EC2 생성
• Installation Scripts
• S3 Bucket
• RDS MySQL

---

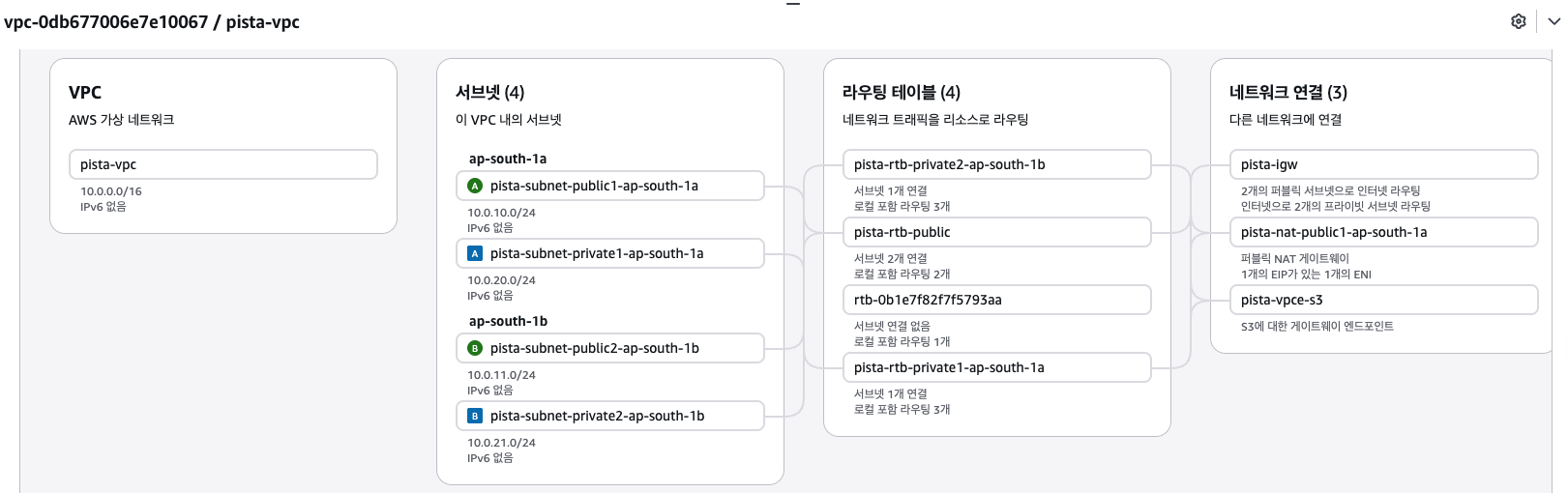

VPC Architecture

VPC 생성 구성표

1. VPC 기본 설정

항목	값
VPC Name	pista-vpc
IPv4 CIDR	10.0.0.0/16

2. 서브넷 구성

퍼블릭 서브넷 (Public Subnets)

서브넷 이름	가용 영역	CIDR 블록	용도
pista-subnet-public1-ap-south-1a	ap-south-1a	10.0.0.0/24	Public resources (NAT Gateway, etc.)
pista-subnet-public2-ap-south-1b	ap-south-1b	10.0.1.0/24	Public resources (NAT Gateway, etc.)

프라이빗 서브넷 (Private Subnets)

서브넷 이름	가용 영역	CIDR 블록	용도
pista-subnet-private1-ap-south-1a	ap-south-1a	10.0.128.0/24	Private resources (EC2, RDS, etc.)
pista-subnet-private2-ap-south-1b	ap-south-1b	10.0.129.0/24	Private resources (EC2, RDS, etc.)

3. 인터넷 게이트웨이 (Internet Gateway)

항목	값
IGW Name	pista-igw
연결 대상	pista-vpc

4. 라우팅 테이블 (Route Tables)

퍼블릭 라우팅 테이블

라우팅 테이블 이름	연결된 서브넷
pista-rtb-public	pista-subnet-public1-ap-south-1a pista-subnet-public2-ap-south-1b

라우팅 규칙:

Destination	Target	설명
10.0.0.0/16	local	VPC 내부 통신
0.0.0.0/0	igw-xxxxx (pista-igw)	인터넷 연결

프라이빗 라우팅 테이블

라우팅 테이블 이름	연결된 서브넷
pista-rtb-private1-ap-south-1a	pista-subnet-private1-ap-south-1a
pista-rtb-private2-ap-south-1b	pista-subnet-private2-ap-south-1b

라우팅 규칙 (NAT Gateway 사용 시):

Destination	Target	설명
10.0.0.0/16	local	VPC 내부 통신
0.0.0.0/0	nat-xxxxx	NAT Gateway를 통한 아웃바운드 인터넷 연결

5. NAT Gateway

항목	NAT Gateway 1	NAT Gateway 2
Name	pista-nat-public1-ap-south-1a	pista-nat-public2-ap-south-1b
서브넷	pista-subnet-public1-ap-south-1a	pista-subnet-public2-ap-south-1b
Elastic IP	할당 필요	할당 필요

6. 리소스 요약

리소스 타입	개수	비고
VPC	1	10.0.0.0/16
퍼블릭 서브넷	2	Multi-AZ 구성
프라이빗 서브넷	2	Multi-AZ 구성
Internet Gateway	1	VPC 당 1개
NAT Gateway	2	각 AZ당 1개 (고가용성)
라우팅 테이블	3	Public 1개, Private 2개

---

EC2 생성

EC2 인스턴스 구성표

항목	Public EC2	Private EC2
Name	pista-ec2-public1	pista-ec2-private1
Instance ID	i-0b937e62578063b50	i-025235d16092bc141
AMI	Ubuntu 24.04 LTS	Ubuntu 24.04 LTS
Instance Type	t2.micro	t2.micro
가용 영역	ap-south-1a	ap-south-1a
서브넷	subnet-06546ad362eebc71f	pista-subnet-private1-ap-south-1a
퍼블릭 IPv4	13.127.29.16	-
프라이빗 IPv4	10.0.10.25	10.0.20.118
보안 그룹	pista-sg-1	pista-sg-2
Key Pair	pista-key	pista-key
시작 시간	2026/01/14 10:11 GMT+9	2026/01/14 10:16 GMT+9
역할	Web Server (Nginx + MySQL Client)	Database Server (MySQL)

보안 그룹 규칙

pista-sg1 (public EC2)

Type	Protocol	Port	Source	설명
HTTP	TCP	80	0.0.0.0/0	웹 트래픽
HTTPS	TCP	443	0.0.0.0/0	보안 웹 트래픽
SSH	TCP	22	My IP	관리 접속

pista-sg2 (private EC2)

Type	Protocol	Port	Source	설명
MySQL	TCP	3306	pista-sg1	Web 서버에서 DB 접속
SSH	TCP	22	pista-sg1	관리 접속 (Bastion)

---

Installation Scripts

Public EC2 (Nginx + MySQL Client)

📄 public_ec2_userdata.sh

Private EC2 (MySQL Server)

📄 private_ec2_userdata.sh

---

S3 Bucket

S3 버킷 구성표

항목	값
Bucket Name	pyh-s3-test1
Access	VPC Endpoint Only
VPC Endpoint	pista-vpce-s3

Bucket Policy

📄 bucket-policy.json

⚠️ VPC Endpoint를 통해서만 S3 버킷에 접근 가능하도록 설정

---

RDS MySQL

RDS 구성표

Option 1: Multi-AZ (3 AZ) - Aurora 클러스터

항목	값
DB Engine	MySQL (Aurora)
Instance Class	db.t3.micro
Multi-AZ	3 AZ
구성	Writer (1) + Reader (2)
Security Group	pista-sg-rdb (sg-082b774b369d80fe8)

Option 2: Multi-AZ (2 AZ) - Standby 대기

항목	값
DB Engine	MySQL
Instance Class	db.t3.micro
Multi-AZ	2 AZ (Primary + Standby)
구성	Primary (1) + Standby (1, 자동 Failover)
Security Group	pista-sg-rdb (sg-082b774b369d80fe8)

💡 Standby: Primary 장애 시 자동으로 Standby가 Primary로 승격됨

Endpoints

Type	Endpoint	용도
Writer (RW)	pista-rds.cluster-xxxxxx.ap-south-1.rds.amazonaws.com	읽기/쓰기
Reader (RO)	pista-rds.cluster-ro-xxxxxx.ap-south-1.rds.amazonaws.com	읽기 전용

접속 명령어 (pista-public1 → RDS)

# Writer 접속 (RW)
mysql -h pista-rds.cluster-xxxxxx.ap-south-1.rds.amazonaws.com -u admin -p

# Reader 접속 (RO)
mysql -h pista-rds.cluster-ro-xxxxxx.ap-south-1.rds.amazonaws.com -u admin -p

인바운드 규칙 (pista-sg-rdb)

Type	Protocol	Port	Source	설명
MYSQL/Aurora	TCP	3306	10.0.0.0/16	VPC 내부 접속 허용

---
